(Dieser Artikel als pdf-Download)

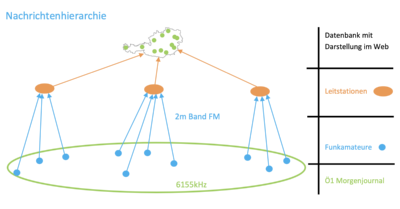

Zum Einstieg in den Notfunk wird verwendet, was jeder Funkamateur ohnehin bereits zum Betrieb seines Hobbies im Shack hat:

• Transceiver für Kurzwelle und Ultrakurzwelle (fernsteuerbar)
• Antenne (Draht oder Beam)
• Antennen Tuner
• PC
• Internet (Winmor oder Pactor)
• Software RMS-Express (kostenlos)
• Galvanische Trennung vom PC
• Verbindungskabel der Geräte

Transceiver: Heute ist praktisch jeder Transceiver für SSB und digitalen Betrieb geeignet. Wichtig bei älteren Geräten: Es muss über eine Software steuerbar sein. Herausfinden kann man das mit einem Blick in die Bedienungsanleitung oder auf die Anschluss-Möglichkeiten auf der Rückseite: ist eine Buchse wie z.B. DATA, CV-I oder ACC vorhanden, dann kann man davon ausgehen, dass der Transceiver für unsere Zwecke geeignet ist.

Antenne: Jede Antenne, die für das 80-m-Band angepasst werden kann, ist geeignet. Warum gerade 80 m? Notfunkfrequenzen sind in jedem Amateurfunkband vorhanden, aber in diesem Bereich befindet sich für die ersten Sende- und Empfangsversuche ein sogenannter RMS- Repeater in OE5 und auf der Notfunkfrequenz des 80-m-Bandes findet der monatliche Bestätigungsverkehr (siehe „Notfunkrunde“) statt.

Antennentuner: Der erleichtert das Anpassen der Impedanz verschiedener Antennen an den TRX. In automatischer Ausführung und für den mobilen Einsatz zum Beispiel von SGC, LDG oder MFJ. Jede angepasste Antenne ist natürlich zu bevorzugen. Im Mobilbetrieb ist neben der Gewichtsersparnis noch der Leistungsverlust ein Kriterium.

PC und Betriebssystem: 700 MHz Pentium/Celeron und 512 MB RAM sind als Minimal-Anforderung zu verstehen, das wird aber aus heutiger Sicht keine Hürde darstellen. Als Betriebssystem sind MacOS und 32- oder 64-Bit Windows (XP, Vista, Windows 7, Windows 2003 Server) mit Microsoft Net Framework 3.5 geeignet.

Internet: Auch ohne Internet ist eine Teilnahme am Notfunk möglich. Regelmäßige Übungen in Form von Bestätigungsverkehr geben jedem die Möglichkeit, seine Funkstation mit individueller Energieversorgung zu testen und am Sprechfunk teilzunehmen. Für digitale Betriebsarten, bei der eMail und Bilder über RMS-Stationen gesendet und empfangen werden sollen, ist ein Internet-Anschluss notwendig.

Software: RMS-Express kann man unter http://www.winlink.org/ClientSoftware herunterladen. Das Programm ist kostenlos und beinhaltet einen Benutzer-Client, den Software-TNC und das Winmor-Übertragungsprotokoll.

Galvanische Trennung vom PC: Um gegenseitige Störungen zwischen PC und Funkgerät zu vermeiden, trennt man das Potential elektronischer Geräte. Das heißt, die Daten- und Audiosignale sind zwischen den beiden Geräten elektrisch nicht verbunden. Audiosignale trennt man mit einem sogenannten Übertrager, das ist ein kleiner Transformator mit einem Wickelverhältnis von 1:5. Bei Datenleitungen, die ein digitales Signal übertragen, kommen Optokoppler zum Einsatz. Dabei wird durch einen Lichtimpuls ein Transistor durchgesteuert und so die "Information" kontaktlos übertragen. Zusätzlich kann man mit Ringkernen und Klappferriten Störungen vermindern.

Verbindungskabel der Geräte: In diesem Bereich gibt es meist die grössten Probleme, aber man kann keine Universallösung dafür anbieten. Um ein eingehendes Studium der Bedienungsanleitungen der verwendeten Geräte wird man nicht herumkommen, da nicht nur von Hersteller zu Hersteller, sondern auch von Gerät zu Gerät die Stecker und deren Pin-Belegung unterschiedlich sein können. So wie im Abschnitt "Galvanische Trennung" und "Antennen" kann auch bei den Verbindungskabeln mit etwas Bastelgeschick Geld gespart werden; auch als Gemeinschafts-Bastelprojekt zu empfehlen! Hat man diese Möglichkeit nicht, bietet jeder Gerätehersteller fertig konfektionierte Kabel an.

Will man eine schnelle und einfache Lösung, bietet der Handel "all-in-one" Geräte an, die die galvanische Trennung, eine integrierte Soundkarte und alle Verbindungen zwischen PC und Funkgerät herstellen können. Stellvertretend sollen zwei genannt werden, die von vielen Funkamateuren erfolgreich eingesetzt werden: Der „Micro Keyer II“ als Stationsgerät und der „Signa Link USB“ als Mobilgerät. Die Kabel sind dann je nach Funkgerät zu bestellen. Der Funktionsumfang solcher Geräte geht weit über das hinaus, was eigentlich benötigt wird. Man hat aber den Vorteil, dass sie für alle digitalen Betriebsarten verwendet werden können und mit fast allen Amateurfunkgeräten kompatibel sind.

Peter Leitner, OE5PLN

(Dieser Artikel als pdf-Download)

Will man mehr als nur in Sprechfunk im Notfunkbetrieb QRV sein, für den besteht die Möglichkeit mit geringem finanziellem Aufwand eine digitale Betriebsart zu nutzen.

Besonders geeignet sind Pactor und Winmor, weil für diese Betriebsarten ein weltumspannendes Netzwerk aus sogenannte CMS- und RMS-Stationen zur Verfügung steht, und durch ihre Fehler korrigierende Protokolle sehr übertragungssicher sind. CMS (Common-Message-Server) sind weltweit fünf vorhanden (Wien, Perth, San Diago, Brentwood und Halifax), sie sind redundant und besonders gegen äußere Störungen geschützt.
RMS (Remote-Message-Server) sind Lokal verteilt und gliedern sich in zwei Gruppen auf. Jene für Pactor- und Winmor-Betrieb, insgesamt etwa 600 weltweit.

Seit Sommer 2010 steht ein kostenloses Client-Programm zur Verfügung, das den Einstieg zur Übertragung und Empfang von eMails über HF im Winlink.org-Netz, die bisherige Hürde über einen teuren Hardware-TNC, ermöglicht.
Um mit den RMS-Stationen Kontakt aufnehmen zu können benötigt man entweder für Pactor teure Hardware, oder für Winmor die kostenlose Software RMS-Express oder Paclink. Beide Programme sind relativ neu und werden ständig weiterentwickelt.
Um den Einstieg zu erleichtern soll hier das Programm RMS-Express in der Version 1.1.1.1 vorgestellt und eine Schritt-für-Schritt Anleitung für erste Sende- und Empfangserfolge sorgen. Voraussetzung ist aber, wie im Kapitel „Hardware“ beschrieben vorhandenes Equipment wie: Transceiver, externe Soundarte, PC, Antenne und Internet. Sind alle Komponenten miteinander verbunden kann man sich die Software ITHFBC, das Vorhersage Programm für das Funkwetter http://www.siriuscyber.net/ham/#propagation und RMS-Express http://www.winlink.org/WINMOR, unter "Software" - "User Software" – "RMS-Express" – "Winlink FTP-site" downloaden.

Was ist RMS-Express:

• Ein Client Programm für den HF Zugang zum Winlink.org Netz
• (http://de.wikipedia.org/wiki/Client)

Was kann RMS-Express:

• Senden und Empfangen von eMails mit Attachments via Funk
• Betrieb mit und ohne teuren Hardware-TNC

Nach der Installation beider Programme, die selbst erklärend ist, startet man das Programm RMS-Express. Es öffnet sich das Fenster "RMS Properties". Hat man "MyCall", "Grid Square", "Keep logs for", und "Fixed/Mobile Amateur" ausgefüllt bzw. markiert, wird das Fenster mit "Update" geschlossen und die Angaben gespeichert. Nach dem Neustart erscheint in der Taskleiste RMS-Express die Versionsnummer und das eingegebene Rufzeichen. Im Menü "Files" "WinLink Catalog Requests" auswählen und auf "Request Catalog Update" klicken. Ist die Internetverbindung aktiv füllt sich das geöffnete Fenster auf der linken Seite mit einer Liste auf der jetzt auf "AUT_HAM" geklickt wird. In der mittleren Spalte stehen jetzt ein oder mehrere Einträge. Ein Doppelklick auf das Pfeilsymbol ►befördert den Eintrag nach rechts in ein kleines Fenster, von dem die Nachricht mit dem Button "Post Request" in den "Outbox"-Ordner kopiert wird, der ähnlich wie z. B. Outlook funktioniert. Nur mit dem Unterschied, dass alle Nachrichten die in der "Outbox" sind beim nächsten Connect mit Winlink automatisch versendet werden.

Der Grund dieser etwas langatmigen Erklärung ist, wenn man nun den Ordner "Outbox" öffnet und den gerade erzeugten Eintrag markiert, im Menü "Message" "Edit" auswählt, öffnet sich die Nachricht und man kann die Struktur der notwendigen Eingaben erkennen. Speziell am Anfang sollte man sich diese auf einen Spickzettel notieren. Wer gewöhnt ist mit einem eMail-Programm zu arbeiten wird die Parallelen sofort erkennen. In "From" steht das eigene Rufzeichen, "To" INQUIRY oder das Rufzeichen oder eine normale eMail-Adresse des Empfängers, abgeschlossen mit einem Semikolon (Strichpunkt), unter "Cc" können weitere Empfänger eingetragen werden, "Subject" das Betrifft, in unserem Fall - REQUEST - also eine Abfrage. Die Zeichenfolge vor dem Betreff (//wl2k) sollte bei jedem eMail stehen, sie aktiviert den Virenschutz. Da es sich bei diesem Beispiel um eine Abfrage handelt, kann kein Attachement (Anhang) eingefügt werden. Im Nachrichten-Fenster steht die Datei die abgefragt wird, "AUT_NEWS" oder Text der zu senden ist. Markiert man die Nachricht im "Outbox"-Fenster erhält man in der unteren Hälfte eine Zusammenfassung wie oben beschrieben. Wird oder ist bei einer Nachricht ein Attachement eingefügt ist ein Raute-Zeichen (#) zu sehen. Eingehende Nachrichten sind in der "Inbox" zu finden, nachdem sie gelesen wurden verschiebt das Programm sie automatisch in den Ordner „Read Items“.

Nach dieser Prozedur sind bereits viele Fragen die später auftauchen beantwortet und wir können uns dem Setup zum Einstellen der Soundkarte und zur Verbindung mit dem Transceiver zuwenden. Im Startfenster von RMS-Express auf der Menüleiste neben "Open Session" ist die Betriebsart auszuwählen. Zur Übertragung mit Winmor "Winmor WL2K" markieren und auf "Open Session" klicken. Es öffnen sich vier Fenster, wenn mit dem Transceiver kein Kontakt aufgenommen werden kann. Sie werden aufgefordert den COM- Port zu wechseln – mit OK bestätigen. Das Registrierungsfenster schließen sie mit "Remind Me Later". Übrig bleiben "Winmor Winlink 2000 Session – „Rufzeichen" und "WINMOR Sound Card TNC Port ….". Im Session-Fenster im Menü "Setup" "WINMOR TNC Setup" anklicken und die verwendete Soundkarte einstellen. Alle anderen Einstellungen können vorerst so beibehalten werden. Mit "Update" speichern. Im Menü "Setup" "Radio Setup" öffnen, das Geräte-Modell und die Schnittstelle (USB) wählen, bei ICOM-Geräten zusätzlich noch die Adresse eintragen. Unter "Radio Control Port" den Com-Port benützen, der von der Externen Soundkarte generiert wurde. Die Baud-Einstellung von den technischen Daten des Transceivers aus der Bedienungsanleitung übernehmen. Bei RTS und DTR das Häkchen setzen. Den PTT-Port je nach Gerät einstellen (ICOM z. B.: CI-V) und mit "Update" speichern. Jetzt darf von RMS-Express keine Fehlermeldung wegen eines nicht zulässigen COM-Ports kommen und die Wasserfallanzeige muss das aktuelle Spektrum anzeigen. Ist das nicht der Fall noch einmal alle Einstellungen kontrollieren. Im Menü "Setup" "Transmit Level Test" kann man die Kommunikation zwischen Transceiver und RMS-Express überprüfen. Line-IN und -AUT Pegel auf etwa 50% einstellen.

Jetzt sollten die Grundeinstellungen und der Verbindungsaufbau funktionieren. Im Fenster "Winmor Winlink 2000 Session – Rufzeichen" Menü "Channel Selection" öffnen und auf "Update Table" klicken. Nach einigen Sekunden füllt sich die Tabelle mit Daten, die alle zur Zeit erreichbaren RMS-Stationen auflistet. Neben den Rufzeichen, der Dial-Frequenz und dem Locator berechnet das Programm ITHFBC im Hintergrund die "Path Quality" in Prozent. Mit einem Doppelklick auf das Rufzeichen werden alle Daten zum Session-Fenster kopiert und der Transceiver auf die richtige Frequenz eingestellt. Die HF-Sendeleistung zwischen 10 und 20 Watt sollte mehr als genügen um die nächstgelegene RMS-Station zu erreichen.

Nachdem die Grundfunktionen des Programmes bekannt sind wird es Zeit, unsere Erste Aussendung zu machen. Entfernen sie alle im Ordner "Outbox" enthaltenen Einträge indem sie sie markieren und mit " Delete" löschen. Ein Klick auf "Message" und "New Message" öffnet das Fenster "Enter a new Message" . In "From" sollte das eigene Rufzeichen, in "To" eine eMail-Adresse (z.B.:p.leitner@liwest.at ), in " _fcksavedurl="">p.leitner@liwest.at), in "Subjekt" wl2k als Virenschutz und ein beliebiger Text z. B.: „Das ist eine Test-Mail“ eingetragen werden. Ein Klick auf "Post to Outbox" und RMS-Express überträgt die Nachricht in den "Outbox"-Ordner und wartet auf den nächsten Connect mit einem RMS- Server. Eine kurze Hörprobe ob die Frequenz unused (nicht belegt) ist, Antenne abstimmen und im Session-Fenster auf "Start" klicken. Jetzt versucht RMS-Express mit der angegebenen Station Kontakt aufzunehmen. Gelingt das, werden alle eMails die sich im "Outbox"-Ordner befinden gesendet. Ist die "Outbox" leer wirkt der Anruf wie eine Abfrage, überträgt alle vorhandenen Daten und legt sie im Ordner "Inbox" ab. Für erste Versuche kann man auch ein Test-Mail auf seine eigene eMail-Adresse senden.

Kommt keine Verbindung zustande sollte man mit der Sendleistung und den Audio Einstellungen variieren. Als zusätzliche Abstimmhilfe besteht die Möglichkeit über Skype eine Ton- und Videoverbindung zum OE5XIR-5 herzustellen die allerdings einer Freischaltung bedarf.
Besteht Interesse für die technischen Daten und Aufbau des Winmor-Protokolls empfehle ich diese Seite http://wiki.oevsv.at/index.php/WINMOR. Die originale Bedienungsanleitung in Englisch finden sie hier: http://www.winlink.org/webfm_send/184. Ein Link zum Anlegen eines neuen Accounts… http://www.winlink.org/user/register

Aufgrund der ständigen Weiterentwicklung der Programme ist es möglich, dass sich die Bedienung verändert oder Funktionen erweitern, oder neue hinzukommen.

Peter Leitner, OE5PLN
